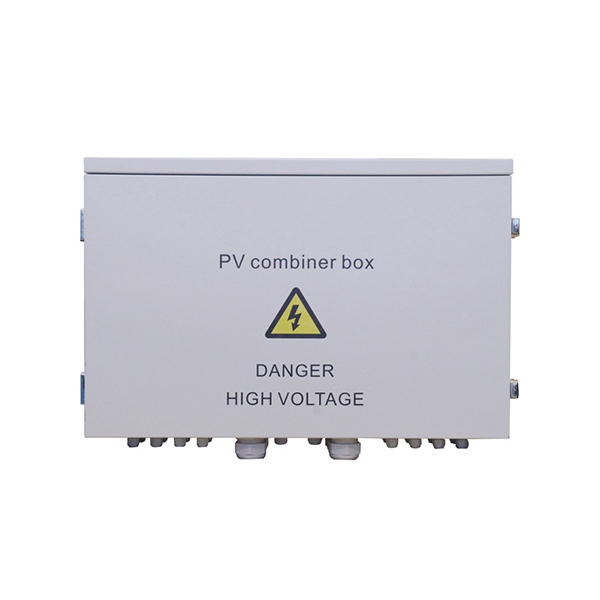

Välis päikeseenergia PV alalisvoolu jaotuskarp Kuni 24 fotogalvaanilise aku komponenti alalisvoolu sisendsiinil sünteetiline 1 väljund on CLBDHL-24 fotogalvaaniline harukarp, iga kanal on varustatud kaitsmega, välimine on varustatud kaitsmega, väljund on varustatud piksekaitse ja kaitselüliti, lihtsustab alalisvoolu jaotuskapi ja inverteri sisendjuhtmestikku, pakub piksekaitset, lühisekaitset ja maanduskaitset.
Ühenduskarp on jagatud kahte tüüpi: intelligentne ja mitteintelligentne. Nutikas fotogalvaanilise harukarbi sisemine laadimine. Siin jälgib iga PV stringi sisendvoolu, kokkuvõtlikku väljundpinget, piksekaitseseadme olekut ja kaitselüliti olekut. Seadme sisemuse paigutus lühike, korrapärane ja mõistlik juhtmete paigutus, kõrge töökindlus, lihtne hooldus. Välisseinale paigaldamine, kohanemiseks igasuguse halva keskkonnaga. Lisaks standardsele materjalile ja suurusele saab kohandada vastavalt kasutaja nõudmistele.
Harukarbi tootmisklass ulatub IP65-ni, mis vastab välistingimustes seinale kinnitatava suletud kapi nõuetele.
Et tagada samaaegne juurdepääs mitmele päikesepatareile, on iga positiivne, negatiivne klemm, mis on ühendatud teega spetsiaalse kaitsmejuhtme jaoks.
Fotogalvaanilise spetsiaalse kõrgepinge alalisvoolukaitsme kasutamine positiivsete ja negatiivsete pooluste samaaegseks kaitsmiseks.
Fotogalvaanilise spetsiaalse kõrgepinge piksekaitseseadme kasutamine võib ühendada positiivse pooluse maapinnaga, negatiivse poolusega maapinnaga, tööpinge DC 1500v.
Buss pääseb juurde suurimale päikesepatareide rühmale, mille avatud vooluahela pinge (maksimaalne alalispinge) on üle 1500 V (sh 1500 V).
Siini juhtmoodul, mis kasutab Honeywell HoLZER komponendi (DC CT anduri) usaldusväärset jõudlust igas maantee pv voolu jälgimise stringis. Häire ja kohaliku rikke asukoht ning RS485 seeria side kaudu.
Võimalik on PV massiivi praeguse koguse sõltumatu mõõtmine.
Voolu analüüs, piksekaitse rike .
Ühenduskarp ja juhtmoodul võivad mõõta fotogalvaanilise massiivi pinget pf. Piksekaitse akuplaadi temperatuuri mõõtmine ja väljundi Medallioni oleku jälgimine.
Piksekaitse välise liidese osaga.
Saab vastu võtta kohaliku seireseadme parameetreid allalaadimiseks, analüüsimiseks ja töötlemiseks.
12.Bus side toiteallika saab valida välise toiteallika või bussi enda poolt, mis annab toite, saiti ei saa kasutada toiteallika kaabelduse jaoks.
